Wszechstronna stacja robocza – spawarka laserowa mobilna na 4 kołowej platformie, która współpracuje ze stołami obrotowymi oraz podajnikiem drutu spawalniczego. Format pracy do 200 x 200cm.
Wszystkie ruchy są sterowane mikroprocesorem i zsynchronizowane z laserem. Spawarka posiada mikroskop stereo Leica z okularami zapewniającymi 20 krotne powiększenie. Dzięki temu masz pewność, że wykonywana praca będzie realizowana dokładnie.
Dodatkowymi udogodnieniami jest m.in.:
- bardzo dobre oświetlenie miejsca pracy lampką LED z zimnym światłem,
- pamięć parametrów – 50 zestawów z nazwami,
- zintegrowany system pomiaru energii,
- doprowadzenie gazu chronionego giętką rurką z możliwością regulacji jego przepływu,
- zintegrowane chłodzenie zamknięte,
- zawiera w sobie wszystkie funkcje stacji UNIX 3 oraz T-Base V2,
- wszystkie ruchy spawarki mobilnej są sterowane mikroprocesorowo i są zsynchronizowane z laserami,
- format pracy 2000 x 2000mm.

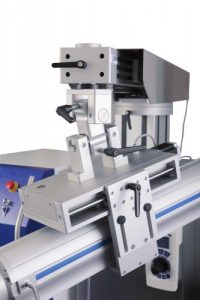

Mobilna spawarka laserowa
Spawarka posiada własny system diagnostyki i możliwości wykrywania błędów w trakcie pracy oraz wyświetlania ich ma ekranie. Spawarka laserowa posiada możliwość aktualizacji oprogramowania nad, którym stale odbywają się prace poprawiające ich możliwości. Aktualizacja oprogramowania może być wykonywana w trakcie serwisu lub zdalnie.
| Technical Data | LWI V Nd:YAG 120W | LWI V Nd:YAG 150W | LWI V Nd:YAG 200W | LWI V Nd:YAG 300W | LWI V FSS 150W | LWI V FSS 300W |
| Klasa ochrony laserowej | 4 | 4 | 4 | 4 | 4 | 4 |
| Źródło promieniowania | Nd:YAG, pompowane lampowo, pulsacyjne | Nd:YAG, pompowane lampowo, pulsacyjne | Nd:YAG, pompowane lampowo, pulsacyjne | Nd:YAG, pompowane lampowo, pulsacyjne | FSS FullSolidState Fibrelaser, Diodes | FSS FullSolidState Fibrelaser, Diodes |
| Długość fali | 1064 nm | 1064 nm | 1064 nm | 1064 nm | 1070 nm | 1070 nm |
| maks. energia impulsu | 70 joule | 70 joule | 70 joule | 70 joule | 15 joule | 30 joule |
| maks. wydajność impulsu | 17 kW | 17 kW | 17 kW | 17 kW | 1,5 kW | 3 kW |
| maks. średnia moc wyjściowa | 120 W | 150 W | 200 W | 300 W | 150 W | 300 W |
| energy adjustment mode | napięcie lub funkcja PWM | napięcie lub funkcja PWM | napięcie lub funkcja PWM | napięcie lub funkcja PWM | current | current |
| Napięcie | 160-500V | 160-500V | 200-500V | 200-700V | 10 – 100 % | 10 – 100 % |
| Czas trwania impulsu | 1-20 ms | 1-20 ms | 1-30 ms | 1-30 ms | 0,1 – 50 ms /cw | 0,1 – 50 ms /cw |
| Szybkość powtórzenia impulsu | 1-20 hz | 1-20 hz | 1-30 hz | 1-30 hz | 1-100 hz | 1-100 hz |
| Puls Fill | 10 – 100 % | 10 – 100 % | 10 – 100 % | 10 – 100 % | – | – |
| PWM mode | 1 – 100 % | 1 – 100 % | 1 – 100 % | 1 – 100 % | 1 – 100 % | 1 – 100 % |
| Ogniskowa | 190 mm | 190 mm | 190 mm | 190 mm | 190 mm | 190 mm |
| Średnica plamki świetlnej | 200 µm – 2mm, przestawiana mechanicznie | 200 µm – 2mm, przestawiana mechanicznie | 200 µm – 2mm, przestawiana mechanicznie | 200 µm – 2mm, przestawiana mechanicznie | 100 µm – 2mm, przestawiana mechanicznie | 100 µm – 2mm, przestawiana mechanicznie |
| mikroskop | mikroskop stereo Leica z okularami o 20-krotnym powiększeniu | mikroskop stereo Leica z okularami o 20-krotnym powiększeniu | mikroskop stereo Leica z okularami o 20-krotnym powiększeniu | mikroskop stereo Leica z okularami o 20-krotnym powiększeniu | mikroskop stereo Leica z okularami o 20-krotnym powiększeniu | mikroskop stereo Leica z okularami o 20-krotnym powiększeniu |
| Oświetlenie obszaru roboczego | podwójna lampka LED z zimnym światłem, przełączana | podwójna lampka LED z zimnym światłem, przełączana | podwójna lampka LED z zimnym światłem, przełączana | podwójna lampka LED z zimnym światłem, przełączana | podwójna lampka LED z zimnym światłem, przełączana | podwójna lampka LED z zimnym światłem, przełączana |
| Pamięć parametrów | 50 zestawów z nazwami | 50 zestawów z nazwami | 50 zestawów z nazwami | 50 zestawów z nazwami | 50 zestawów z nazwami | 50 zestawów z nazwami |
| System pomiaru energii | zintegrowany | zintegrowany | zintegrowany | zintegrowany | zintegrowany | zintegrowany |
| Sterowanie | sterownik na bazie mikroprocesora, system diagnostyki własnej, wskazówki dotyczące konserwacji i komunikaty stanu tekstem niezaszyfrowanym | sterownik na bazie mikroprocesora, system diagnostyki własnej, wskazówki dotyczące konserwacji i komunikaty stanu tekstem niezaszyfrowanym | sterownik na bazie mikroprocesora, system diagnostyki własnej, wskazówki dotyczące konserwacji i komunikaty stanu tekstem niezaszyfrowanym | sterownik na bazie mikroprocesora, system diagnostyki własnej, wskazówki dotyczące konserwacji i komunikaty stanu tekstem niezaszyfrowanym | sterownik na bazie mikroprocesora, system diagnostyki własnej, wskazówki dotyczące konserwacji i komunikaty stanu tekstem niezaszyfrowanym | sterownik na bazie mikroprocesora, system diagnostyki własnej, wskazówki dotyczące konserwacji i komunikaty stanu tekstem niezaszyfrowanym |
| interfejsy | RS232, CAN-Bus | RS232, CAN-Bus | RS232, CAN-Bus | RS232, CAN-Bus | RS232, CAN-Bus | RS232, CAN-Bus |
| Doprowadzenie gazu ochronnego | giętka rurka, możliwość regulacji przepływu gazu | giętka rurka, możliwość regulacji przepływu gazu | giętka rurka, możliwość regulacji przepływu gazu | giętka rurka, możliwość regulacji przepływu gazu | giętka rurka, możliwość regulacji przepływu gazu | giętka rurka, możliwość regulacji przepływu gazu |
| Chłodzenie | „Całkowicie zintegrowane, zamknięte, Wymiennik ciepła woda/ powietrze z wentylatorem sterowanym temperaturą” | „Całkowicie zintegrowane, zamknięte, Wymiennik ciepła woda/ powietrze z wentylatorem sterowanym temperaturą” | „Całkowicie zintegrowane, zamknięte, Wymiennik ciepła woda/ powietrze z wentylatorem sterowanym temperaturą” | „Całkowicie zintegrowane, zamknięte, Wymiennik ciepła woda/ powietrze z wentylatorem sterowanym temperaturą” | integrated, closed, temperature controlled fan | integrated, closed, temperature controlled fan |
| Opcja chłodzenia | „Podłączenie dla zewnętrznej chłodnicy zwrotnej z automatycznym zabezpieczeniem rozruchu na zimno za pomocą sterownika obejścia w urządzeniu.” | „Podłączenie dla zewnętrznej chłodnicy zwrotnej z automatycznym zabezpieczeniem rozruchu na zimno za pomocą sterownika obejścia w urządzeniu.” | „Podłączenie dla zewnętrznej chłodnicy zwrotnej z automatycznym zabezpieczeniem rozruchu na zimno za pomocą sterownika obejścia w urządzeniu.” | na zimno za „Podłączenie dla zewnętrznej chłodnicy zwrotnej z automatycznym zabezpieczeniem rozruchu pomocą sterownika obejścia w urządzeniu.” | – | – |
| Podłączenie elektryczne | 3 fazowe, 400V /50 hz | 3 fazowe, 400V /50 hz | 3 fazowe, 400V /50 hz | 3 fazowe, 400V /50 hz | 1 phase, 90-250V, 50/60 hz | 1 phase, 90-250V, 50/60 hz |
| maks. średni pobór mocy | 4 kW | 4 kW | 4 kW | 4 kW | 800 W | 1,2 kW |
| Wymiary | 1487mm x 995mm x 790mm | 1487mm x 995mm x 790mm | 1487mm x 995mm x 790mm | 1487mm x 995mm x 790mm | 1487mm x 995mm x 790mm | 1487mm x 995mm x 790mm |
